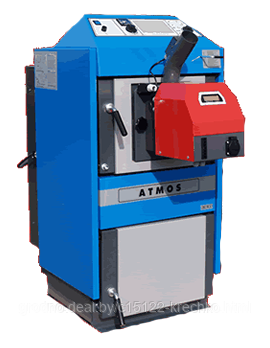

Котел твердотопливный газогенераторный e="color:rgb(0, 0, 0)" > со встроенной горелкой для пеллет в верхней дверце. Отдельно стоящий бункер для пеллет на 250 л. Мощность - 32 кВт. Производство - Чехия. Гарантия - 24 месяца.
Комплектация : Котел DC 32S, пеллетная горелка A25, шнековый транспортер, бункер для пеллет 250 л., автоматика управления.
Комбинированные газогенераторные котлы с установкой пеллетной горелки
Газогенераторные котлы Атмос со встроенной горелкой для пеллет в верхней дверце - интересное решение, предназначенное для всех котлов мощностью 40 кВт, оснащенных вытяжным вентилятором.
Котлы сконструированы следующим образом: корпус котлов изготовлены в качестве сварной конструкции из качественного стального листа толщиной от 6 до 8 мм, состоящей:
- из верхней камеры (6 мм), верхняя часть которой снабжена дверцей с отверстием для установки горелки для пеллет и установленной в нижней ее части газифицирующей форсунки или поворотной чугунной решетки для упрощения удаления золы;
- из нижней камеры, снабженной керамическими фасонными частями для идеального прогорания всех сжигаемых веществ с высокой эффективностью экологически щадящего горения, которое служит в качестве поддувала.
Преимущества установки горелки в стандартном котле:
- Простое решение по приемлемой цене.
- Высокий КПД 85-95%.
- Возможность комфортного сжигания пеллет в автоматическом режиме.
- Бункер для пеллет на 250, 500, 1000 л, текстильный питатель, часть котельной = пополнение топлива раз в 7 - 14 дней, один раз в год.
- Комфортное и беспыльное удаление золы с вытяжным вентилятором раз в 7 - 30 дней.
- Автоматическое зажигание пеллет с помощью спирали в горелке в базовом варианте исполнения.
- Встроенный охлаждающий контур для предотвращения перегрева – без риска повреждения котла.
- Автоматическое выключение котла после догорания топлива
- При использовании дров, деревянных брикетов или угля горелка легко вынимается из дверцы котла и отверстие закрывается поставленной заглушкой с теплоизоляцией.
Твердотопливные энергосберегающие котлы «ATMOS» предназначены для теплоснабжения объектов различного назначения, а также для снижения материальных затрат на отопление помещений, что соответствует современным тенденциям теплоснабжения в Республике Беларусь.
Конструкция котла — котел состоит из двух, размещенных друг над другом, камер, верхняя камера предназначена для запаса топлива, в нижней камере происходит сжигание и находится зольник. Между ними помещается сопло для газификации древесины, которое способствует совершенной газификации и полному сгоранию топлива.
Преимущества котлов с газификацией древесины «ATMOS»:
- Возможность сжигания крупных кусков древесины, которые практически не нужно раскалывать, что позволяет снижать затраты при распиловке и колке дров.
- Котлы «ATMOS» очень экономичны, т. к. расход топлива в котлах, работающих по принципу газогенерации, уменьшается на 20-30% по сравнению с котлом, работающим на традиционном «прямом» способе сжигания топлива.
- В режиме непрерывного горения, сгорание одной загрузки топлива длится от 8 до 12 часов. Подкладывать дрова в топку необходимо всего 2-3 раза в сутки.
- Большой бункер для топлива.
- Высокий КПД – в зависимости от типа 85 — 89% — первичный и вторичный воздух подогревается до высокой температуры.
- Экологическое сжигание – котел согласно CSN EN 303-5 относится к 3-му классу.
- Вытяжной вентилятор – обеспечивает равномерное горение на разных мощностях, упрощает растопку котла, практически полностью исключает задымление котельной и обеспечивает эффективное сгорание топлива.
- Контур охлаждения для предотвращения перегрева – без риска повреждения котла.
- Автоматическое выключение котла после догорания топлива – термостат для дымовых газов.
- Удобный сбор золы – большая керамическая камера сгорания для золы (у дерева собираем один раз в неделю).
- Котел без трубной решетки – более простая очистка.
- Небольшие размеры и малый вес.
- Высокое качество и современный дизайн по достоинству оценены специалистами и потребителями.
Установка
Котлы «ATMOS» должны быть подключены «LADDOMAT 21» или терморегулирующим вентилем ЕSBЕ для достижения температуры воды, возвращающейся в котел, минимально 65 °С. Выходная температура котла должна поддерживаться постоянно в пределах 80 – 90 °С. Все котлы поставляются в основном исполнении с охлаждающим контуром против перегрева. Рекомендуем устанавливать котлы с аккумулирующими баками.
Регулирование котлов
Электромеханический принцип — регулировка мощности производится при помощи заслонки, управляемой регулятором тяги, тип FR 124, который в соответствии с заданной температурой воды на выходе (80 — 90 °C) автоматически открывает или прикрывает заслонку, (кроме DC50SE) котел вместо того снабжен сервоклапаном BELIMO с пружиной. Настройке регулятора мощности нужно уделять особое внимание, поскольку регулятор, кроме регулировки мощности, выполняет другую важную функцию — защищает котел от перегрева. Регулирующим термостатом, размещенным на панели котла, управляется вентилятор в соответствии с заданной температурой (75 — 85°C). На регулирующем термостате должна быть задана температура на 5 °C ниже, чем на регуляторе тяги FR 124. Котел работает при пониженной мощности и без вентилятора – при отключении электрического тока не останетесь без отопления. Котел работает со сниженной мощностью до 70% номинальной мощности и без вентилятора.
Каждый котел можно оснастить у заказчика электронным регулированием «ATMOS» ACD 01 для управления целой системой отопления в зависимости от наружной температуры, комнатной температуры и от времени. Это регулирование способно управлять также самим котлом с вентилятором и со многими другими функциями.
Технические характеристики
Вытяжной вентилятор, охлаждающий контур.
Предписанное топливо: Качественные деревянные пеллеты диаметром ø 6 - 8 мм (белые пеллеты). Сухое дерево с теплотворностью 5-18 МДж/кг, диаметр 70-150 мм, влажность 12-20%
Мощность | кВт | 24-35 |
Поверхность нагрева | м2 | 2,9 |
Объем топочной камеры | дм3 | 140 |
Размер загрузочного отверстия | мм | 450х260 |
Предписанная тяга дымовой трубы | Па | 24 |
Максимальное рабочее избыточное давление | кПа | 250 |
Вес котла | кг | 370 |
Диаметр вытяжной горловины | мм | 152 |
Высота котла | мм | 1200 |
Ширина котла | мм | 680 |
Глубина котла | мм | 1045 |
Напряжение электропитания | В/Гц | ~230/50 |
Электрическая потребляемая мощность | Вт | 50 |
КПД | % | 80-89 |
Класс котла | 3 | |
Температура топочных газов при номинальной мощности | °C | 230 |
Предписанное топливо | Качественные деревянные пеллеты диаметром ø 6 - 8 мм (белые пеллеты). | |
Среднее потребление топлива | кг/час | 7,2 |
Максимальная длина поленьев | мм | 530 |
Время горения при номинальной мощности | час | 3 |
Объем воды в котле | л | 80 |
Гидравлические потери котла | мбар | 0,2 |
Предписанная минимальная температура возвратной воды при работе котла | °C | 65 |
Предписанная рабочая температура котла | °C | 80-90 |
Минимальный объем буферной емкости | л | 500 |
Минимальный объем аккумулирующей емкости | л | 2000-2500 |
