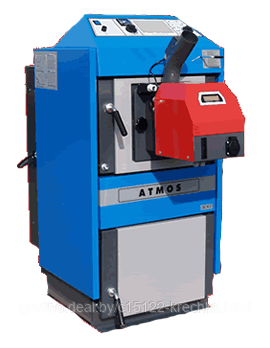

Котел твердотопливный пеллетный Atmos DС50S с горелкой A45 и бункером 250л

Котел твердотопливный газогенераторный со встроенной горелкой для пеллет в верхней дверце. Отдельно стоящий бункер для пеллет на 500 л. Мощность - 45 кВт. Производство - Чехия. Гарантия - 24 месяца.

Комплектация : Котел DС 50S, пеллетная горелка A45, шнековый транспортер, бункер для пеллет 500 л., автоматика управления.

    Котлы сконструированы для сжигания древесины на принципе генераторной газификации с применением вытяжного вентилятора, который удаляет из котла продукты сгорания или вгоняет в котел воздух. Корпуса котлов изготовлены из сварных стальных листов толщиной 6-8 мм, состоят из насыпной части для топлива, которая оснащена в нижней части жаростойким патрубком с продольным отверстием для прохода продуктов сгорания и газов. Пространство сгорания, которое находится под насыпной частью, выложено керамическими блоками. В задней части корпуса котлов находится вертикальный канал для продуктов сгорания, оснащенный в верхней части клапаном для растапливания. В верхней части канала для продуктов сгорания находится патрубок для присоединения к дымоходу.

    Твердотопливные энергосберегающие котлы «ATMOS» предназначены для теплоснабжения объектов различного назначения, а также для снижения материальных затрат на отопление помещений, что соответствует современным тенденциям теплоснабжения в Республике Беларусь.

    Конструкция котла — котел состоит из двух, размещенных друг над другом, камер, верхняя камера предназначена для запаса топлива, в нижней камере происходит сжигание и находится зольник. Между ними помещается сопло для газификации древесины, которое способствует совершенной газификации и полному сгоранию топлива.

Преимущества котлов с газификацией древесины «ATMOS»:

• Возможность сжигания крупных кусков древесины, которые практически не нужно раскалывать, что позволяет снижать затраты при распиловке и колке дров.
• Котлы «ATMOS» очень экономичны, т. к. расход топлива в котлах, работающих по принципу газогенерации, уменьшается на 20-30% по сравнению с котлом, работающим на традиционном «прямом» способе сжигания топлива.
• В режиме непрерывного горения, сгорание одной загрузки топлива длится от 8 до 12 часов. Подкладывать дрова в топку необходимо всего 2-3 раза в сутки.
• Большой бункер для топлива.
• Высокий КПД – в зависимости от типа 85 — 89% — первичный и вторичный воздух подогревается до высокой температуры.
• Экологическое сжигание – котел согласно CSN EN 303-5 относится к 3-му классу.
• Вытяжной вентилятор – обеспечивает равномерное горение на разных мощностях, упрощает растопку котла, практически полностью исключает задымление котельной и обеспечивает эффективное сгорание топлива.
• Контур охлаждения для предотвращения перегрева – без риска повреждения котла.
• Автоматическое выключение котла после догорания топлива – термостат для дымовых газов.
• Удобный сбор золы – большая керамическая камера сгорания для золы (у дерева собираем один раз в неделю).
• Котел без трубной решетки – более простая очистка.
• Небольшие размеры и малый вес.
• Высокое качество и современный дизайн по достоинству оценены специалистами и потребителями.

Окружающая среда

    Обратное сжигание, предварительно нагретый воздух горения и керамическое пространство для сжигания позволяет практически проводить полное сжигание с минимальным выделением вредных газов. Поэтому котлы удовлетворяют требованиям по присвоению марки Экологическое изделие.

Установка

    Котлы «ATMOS» должны быть подключены «LADDOMAT 21» или терморегулирующим вентилем ЕSBЕ для достижения температуры воды, возвращающейся в котел, минимально 65 °С. Выходная температура котла должна поддерживаться постоянно в пределах 80 – 90 °С. Все котлы поставляются в основном исполнении с охлаждающим контуром против перегрева. Рекомендуем устанавливать котлы с аккумулирующими баками.

Регулирование котлов

    Электромеханический принцип — регулировка мощности производится при помощи заслонки, управляемой регулятором тяги, тип FR 124, который в соответствии с заданной температурой воды на выходе (80 — 90 °C) автоматически открывает или прикрывает заслонку, (кроме DC50SE) котел вместо того снабжен сервоклапаном BELIMO с пружиной. Настройке регулятора мощности нужно уделять особое внимание, поскольку регулятор, кроме регулировки мощности, выполняет другую важную функцию — защищает котел от перегрева. Регулирующим термостатом, размещенным на панели котла, управляется вентилятор в соответствии с заданной температурой (75 — 85°C). На регулирующем термостате должна быть задана температура на 5 °C ниже, чем на регуляторе тяги FR 124. Котел работает при пониженной мощности и без вентилятора – при отключении электрического тока не останетесь без отопления. Котел работает со сниженной мощностью до 70% номинальной мощности и без вентилятора.

    Каждый котел можно оснастить у заказчика электронным регулированием «ATMOS» ACD 01 для управления целой системой отопления в зависимости от наружной температуры, комнатной температуры и от времени. Это регулирование способно управлять также самим котлом с вентилятором и со многими другими функциями.

Котлы ATMOS "Древогаз" DC15E - DC70S.

    Пиролизные котлы этой серии отличаются полусферической топкой с задним приводом первичного и вторичного воздуха, керамической газифицирующей форсункой и нижним керамическим блоком камеры сгорания.

Технические характеристики

Вытяжной вентилятор, охлаждающий контур.
Предписанное топливо: Сухое дерево с теплотворностью 5-18 МДж/кг, диаметр 70-150 мм, влажность 12-20%

Руководство по эксплуатации котла можно скачать по ссылке:  Руководство по эксплуатации котла.

1. Корпус котла
2. Дверца для подкладывания топлива
3. Дверца поддувала
4. Вентилятор — нагнетательный, вытяжной (S)
5. Огнеупорная фасонная часть — сопло
6. Панель управления
7. Предохранительный термостат
8. Регулирующая заслонка
9. Фасонная часть — блок топки — GS
10. Фасонная часть — GS — сферическое пространство L + P
11. Уплотнение — сопла
12. Фасонная часть — полумесяц
13. Заслонка для затапливания
14. Огнеупорная заслонка — GS — задняя сторона сферического пространства
15. Крышка для чистки
16. Диафрагма
17. Тяга заслонки для затапливания
18. Термометр
19. Диафрагма топки
20. Выключатель
21. Регулятор мощности — Honeywell FR12421.
22. Петля охлаждения
23. Термостат вентилятора
24. Наполнитель в дверцах — Sibral
25. Уплотнение на дверцах — шнур 18x18
26. Термостат топочных газов
