Аккумулирующий бак, буферная емкость, без внутреннего резервуара с изоляцией. Объем - 250 л. Производитель - Чехия. Гарантия - 2 года.
Аккумулирующие баки служат для аккумулирования избыточного тепла из источника.
Аккумулирующие (накопительные) баки NAD v1 выпускаются с одним фланцем. Фланец с межцентровым расстоянием болтов 210 мм можно использовать для установки фланцевого нагревательного элемента TPK. В стандартном исполнении фланец заглушен. На заказ может быть установлено до трех фланцев.
Аккумулирующие резервуары поставляются с высококачественной изоляцией из полиуретана.

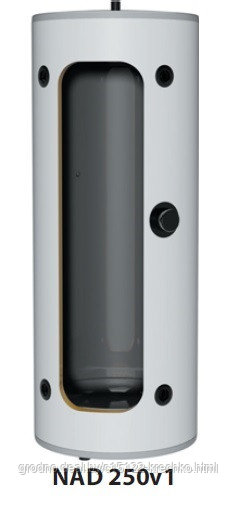

Аккумулирующий бак NAD 250 v 1 предназначен для работы в комбинации с тепловыми насосами, но может использоваться и с другими источниками тепла. Стальной бак с объёмом 250 литров отопительной воды крепится стационарно в вертикальном положении. Изготавливается без бокового фланца. Возможно устанавливать нагревательный элемент 6/4".
Источником тепла может быть:
- Котел, работающий на твердом топливе.
- Электрический нагревательный элемент.
- Тепловой насос.
- Солнечный коллектор.
- Каминная топка.
Технические характеристики
| Объем | л | 265 | |
| Толщина стали бака | мм | 2,5 | |
| Вес | кг | 63 | |
| Максимальная рабочая температура | °C | 90 | |
| Максимальное рабочее давление | бар | 3 | |
| Толщина изоляции (Polyuretan) | мм | 42 | |
| Максимальное количество ТЭНов х мощность TJ 6/4" | шт. х кВт | 1 х 6 | |
| Класс энергетической эффективности изоляции | С | ||
| Статические потери изоляции | Вт | 88 | |
| Диаметр емкости с изоляцией | D | мм | 584 |
| Диаметр емкости без изоляции | d | мм | 500 |
| Общая высота | L | мм | 1570 |
| Общая высота для наклона | Lk | мм | 1605 |
| Высота | H | мм | 1541 |
| Штуцер 1 - 1" внутренняя резьба | B | мм | 228 |
| Штуцер 4 - 1 1/2" внутренняя резьба | C | мм | 828 |
| Штуцер 1 - 1" внутренняя резьба | E | мм | 1308 |
| Штуцер резервуара для датчика - 1/2" внутренняя резьба | F | мм | 228 |
| Штуцер резервуара для датчика - 1/2" внутренняя резьба | G | мм | 952 |
| Штуцер резервуара для датчика - 1/2" внутренняя резьба | I | мм | 1308 |
Буферная емкость (теплоаккумулятор и накопитель) служит для накопления избыточной энергии выделяемой твердотопливным котлом, или иным источником тепла, работающим в режиме оптимального горения.
Наибольший эффект можно получить при их использовании в паре с газогенераторным котлом.
Максимальное КПД газогенераторных котлов достигается при оптимальном режиме сгорания топлива. Древесина превращается в газ при температуре 400 С. При определенном ограниченном соотношении древесного газа и воздуха, происходит сгорание газа. Из-за изменения температуры и давления, наружного и внутреннего, воздуха, а также изменения плотности топлива в топке котла, соотношения древесного газа и воздуха выходит за рациональные пределы, и часть несгораемого газа покидает котел через дымоход, тем самым заметно уменьшая КПД котла, и увеличивается расход топлива.
Для получения максимального КПД твердотопливного котла отводящие из котла газы должны иметь минимальную температуру, примерно 90 – 120 С, но длительное горение котла с минимальной температурой отводящих газов может привести к образованию конденсата в трубе и ее засорениях, что в свою очередь приводит к попаданию в котел воды и кислот которые могут погубить котел. По этому длительный режим горения не всегда является оптимальным.
Более рационально, использовать цикличный режим горения котла, а именно пару полных закладок топлива в котел в режиме максимального получения КПД с поглощением выделяемой энергией буферной емкостью (теплоаккумулятором и накопителем), с последующим двух – пяти суточным простоем котла. При этом, чем больше буферная емкость (теплоаккумулятор и накопитель), тем больше времени не топится котел. В дни простоя котла дом обогревается от буферной емкости (теплоаккумулятора и накопителя). Максимальный объем буферной емкости ограничивается мощностью котла.
Такая схема обогрева жилища имеет несколько преимуществ, перед традиционной схемой длительного горения, а именно:
– экономия расхода топлива на 30-40%
– оптимальная эффективность работы котла
– котел работает на полной мощности до полного сгорания топлива
– минимизирует образование дегтя и кислот в камере сгорания
– на 40-50% увеличивает срок службы котла и дымохода
– значительно снижает количество посещения котельной
– в летнее время возможность использования котельной для нагрева бытовой воды (одной топки достаточно на несколько недель пользования горячей водой) и возможность использования буферной емкости (теплоаккумулятора и накопителя) в качестве охладителя системы обогрева полов.
Объем буферной емкости (теплоаккумулятора и накопителя) должен быть, как минимум, из расчета одной закладки топлива в котел. Так например, котел мощностью 25 кВт с объемом загрузочной камеры 70 л. в режиме оптимального горения способен выделить, от одной закладки дров, 150 кВт тепловой энергии для накопления которой необходимо буферная емкость (теплоаккумулятор и накопитель) объемом 2000 литров воды.**
Хорошо утепленный дом площадью 150 м2, может, отапливается таким объемом воды на протяжении суток.
В летнее время буферная емкость (теплоаккумулятор и накопитель), заполненная холодной водой, может быть использованная в качестве охладителя, куда отводится избыточное тепло из вашего дома, через систему отопления.
Компания ATMOS настоятельно рекомендует использование аккумуляторных баков с пиролизными, полупиролизными комбинированными, пеллетными, дровяными, брикетными и угольными котлами АТМОС.
Принцип действия аккумуляторных баков весьма прост. Работая на полную мощность, котел обогревает дом до тех пор, пока не достигнет заданной температуры в отопительной системе. После этого энергия котла лишь поддерживает необходимую температуру в радиаторах, большую часть своей мощности направляя на зарядку аккумуляторных баков. И доводит в них температуру до 90-105°C.
После полной зарядки аккумуляторных баков необходимо позволить топливу свободно прогореть до полного угасания. Температурный датчик в отопительной системе поймет, что горячая вода больше не поступает из котла, и трехходовой клапан переключит систему отопления на аккумуляторные баки.
Управление трехходовым клапаном может быть как ручным, так и полностью автоматическим, с использованием электронной системы управления и сервопривода. Использование автоматической системы позволяет значительно экономить топливо, и настоятельно рекомендуется компанией ATMOS.
Срок остывания баков во многом зависит от их объема, теплоизоляции, тепловых потерь отапливаемого объекта и среднестатистической уличной температуры в отопительный сезон.
